RXI-150環形被動防護網
日期：2021-12-31 11:04:56 / 人氣：786 / 來源：本站
型號 | 網型 | 上/下支撐繩（每跨平均減壓環數）網型 | 上拉錨繩 | 側拉錨繩 | 下拉及中間加固拉錨繩 | 縫合繩 |
RXI -150 | R12/3/300 | Φ22雙繩，每跨每根各1個減壓環（6） | Φ18單繩，“人”字形布置，每根1個減壓環 | Φ18雙繩 | Φ18單繩 | Φ12 |
注1：除上述構成外，均含鋼柱（系統高度為3/4/5/6/7m時，分別為16/18/20/20B/22B號工字鋼加工而成）和拉錨錨桿（側拉錨桿一般為2φ16*2.5或2φ16*3鋼絲繩錨桿，其余為2φ16*2鋼絲繩錨桿）。 注2：是不帶鋼絲格柵根據需攔截石尺寸設計確定。 注3：要求帶減壓環的，φ12-φ14鋼絲繩帶GS-8000減壓環，φ16-φ18鋼絲繩帶GS-8001減壓環，φ20-φ22帶GS-8002減壓環，其能量吸收能為分別不應小于30/50/130KJ，啟動荷載應介于其相連的鋼絲繩最小破斷拉力的20%-30%，若改變減壓環性能參數，則應改變其配置數量。 | ||||||

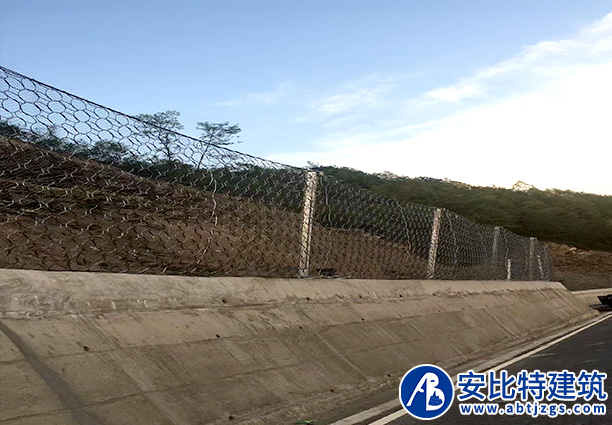

被動防護網是由鋼絲繩網、環形網、固定系統、減壓環和鋼柱四個主要部分構成。鋼柱和鋼絲繩網連接組合構成
一個整體，對所防護的區域形成面防護，從而阻止崩塌巖石土體的下墜，起到邊坡防護作用。
被動防護網的柔性和攔截強度足以吸收和分散傳遞500KJ以內的落石沖擊動能,消能環的設計和采用使系統的抗沖擊能力得到進一步提高SNS被動防護網與剛性攔截和砌漿擋墻相比較,改變了原有施工工藝,使工期和資金得到減少。
材質：鋼絲繩網、支撐繩和減壓環構造：由鋼絲繩網或環形網（需攔截小塊落石時附加一層鐵絲格柵）、固定系統（錨桿、攔錨繩、基座和支撐繩）、減壓環和鋼柱四個主要部分構成。
產品質量標準需符合“中華人民共和國鐵道行來標準：JT/T1328-2004”和“中華人民共和國交通行業標準：JT/T1328-2020”。
